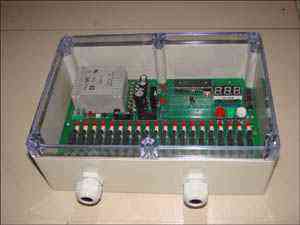

一、无触点脉冲控制仪概述：
WMK-4型、WMK-20型无触点脉冲控制仪，分为1至30等门位，电压分别有24V、30V、36V、90V、110V、220V各种，采用选进的CMOS数字集成电路，可控硅输出，性能可靠，调试方便，维修容易。
JMK-10型、WMK-20型无触点脉冲控制仪(器)，设计了数字设定电路(即10型机10门输出任意设定。20型机20门输出、10门任意设定)。便用时可在全部输出门数范围内选取所需要的门数，两机显示采用LED共阴数码管，美观清晰。
二、无触点脉冲控制仪主要技术指标：
1.脉冲间隔：0.8秒-30秒
2.脉冲宽度：0.01秒-0.5秒
3.使用温度：-20℃-45℃
4.电源电压：220V 50HZ ±20%
5.输出电压：24V 36V 110V 220V
6.整机功耗：≤40W
7.外型尺寸：100×200×300mm
8.重 量：约3kg
三、无触点脉冲控制仪使用：
1.将带输出线的矩型插头插入机箱后部插孔内，输出线的一端分别与电磁阀的一端相连接，电磁阀的另一端接在公共线上，公共线一般排在 后，导线颜色为红色。
2.将电源插头插入220V交流电源。
3.打开电源开关指标灯应亮。
4.调节脉冲间隔和脉冲宽度旋钮达适当为止。
四、无触点脉冲控制仪维修和注意事项：
1.接头严禁虚焊和接触不良，单机输出线只能供单机使用，切不可互相连接。
2.更换保险管不能大于2A，严禁用导线或其它导电物代替保险管。
3.电磁阀和连接导线不应出现短路、漏电现象，要经常检查对地电阻大于2兆欧。
4.配接电磁阀或检修仪器故障时，请关掉电源，以免发生事故。
